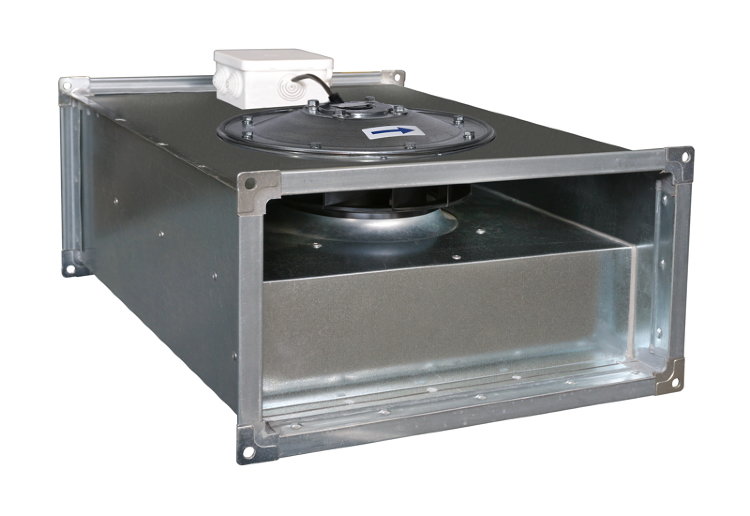

Назначение
- Компактная конструкция
- Лопатки, загнутые назад
- Корпус из оцинкованной стали
- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Возможность регулировки скорости
- Возможно изготовление вентиляторов VCN в двух комплектациях, в зависимости от требуемых аэродинамических характеристик:
Мы предлагаем системы вентиляции и дымоудаления ведущих Российских производителей. Приобрести товар «Вентиляторы канальные прямоугольные серии VCN», артикул 2206 Вы можете on-line на нашем сайте добавив товар в корзину или позвонив по телефону 8-800-550-48-39 , а также в пункте выдачи в г. Кемерово, ул. Тухачевского, 60
Характеристики
Габаритные и присоединительные размеры (мм)
| Модель | L | L1 | H | H1 | H2 | C |
| VCN 40-20 | 400 | 440 | 200 | 240 | 277 | 590 |
| VCN 50-25 | 500 | 540 | 250 | 290 | 323 | 657 |
| VCN 50-30 | 500 | 540 | 300 | 340 | 373 | 654 |
| VCN 60-30 | 600 | 640 | 300 | 340 | 373 | 717 |
| VCN 60-35 | 600 | 640 | 350 | 390 | 423 | 772 |
| VCN 70-40 | 700 | 740 | 400 | 440 | 474 | 867 |
| VCN 80-50 | 800 | 840 | 500 | 540 | 573 | 957 |
| VCN 90-50 | 900 | 940 | 500 | 540 | 573 | 1007 |
| VCN 100-50 | 1000 | 1040 | 500 | 540 | 573 | 1107 |
| Модель | Напря-жение, В | Мощность двигателя, кВт | Ток, А | Частота вращения, об/мин | Масса VCN, кг | Регулятор скорости | Общий дБа | Схема подключения |
| VCN-40-20/22-GH/2E | 220 | 0,15 | 0,7 | 3000 | 11,2 | СРМ 500 | 72 | Схема №3 |
| VCN-40-20/22-RP/2E | 220 | 0,085 | 0,38 | 3000 | 10,3 | СРМ 500 | 72 | |
| VCN-50-25/25-GH/2E | 220 | 0,2 | 0,9 | 3000 | 14,3 | СРМ 500 | 73 | |
| VCN-50-25/25-RP/2E | 220 | 0,185 | 0,81 | 3000 | 14,3 | СРМ 500 | 67 | |
| VCN-50-30/28-GH/2E | 220 | 0,25 | 1,1 | 3000 | 16,6 | СРМ 500 | 76 | |
| VCN-50-30/28-RP/2E | 220 | 0,225 | 1,0 | 3000 | 16,7 | СРМ 500 | 70 | |
| VCN-60-30/31-GH/4E | 220 | 0,14 | 0,68 | 1500 | 20,7 | СРМ 500 | 61 | |
| VCN-60-30/31-RP/4E | 220 | 0,095 | 0,46 | 1500 | 19,7 | СРМ 500 | 66 | |
| VCN-60-30/31-GH/4D | 380 | 0,15 | 0,39 | 1500 | 20,7 | 132 F0017 | 62 | Схема №2 |
| VCN-60-30/31-RP/4D | 380 | 0,085 | 0,3 | 1500 | 19,7 | 132 F0017 | 66 | Схема №6 |
| VCN-60-35/31-GH/4E | 220 | 0,14 | 0,68 | 1500 | 22,7 | СРМ 500 | 61 | Схема №3 |
| VCN-60-35/31-RP/4E | 220 | 0,12 | 0,54 | 1500 | 21,8 | СРМ 500 | 59 | Схема №3 |
| VCN-60-35/31-GH/4D | 380 | 0,15 | 0,39 | 1500 | 22,7 | 132 F0017 | 62 | Схема №2 |
| VCN-60-35/31-RP/4D | 380 | 0,11 | 0,32 | 1500 | 21,8 | 132 F0017 | 60 | Схема №6 |
| VCN-70-40/35-GH/4E | 220 | 0,22 | 1,0 | 1500 | 31 | СРМ 500 | 64 | Схема №3 |
| VCN-70-40/35-RP/4E | 220 | 0,27 | 1,18 | 1500 | 30,5 | СРМ 500 | 72 | Схема №3 |
| VCN-70-40/35-GH/4D | 380 | 0,22 | 0,47 | 1500 | 31 | 132 F0017 | 65 | Схема №2 |
| VCN-70-40/35-RP/4D | 380 | 0,17 | 0,52 | 1500 | 30,5 | 132 F0017 | 62 | Схема №4 |
| VCN-80-50/40-RP/6E | 220 | 0,117 | 0,52 | 1000 | 46,2 | СРМ 500 | 62 | Схема №3 |
| VCN-80-50/40-GH/6D | 380 | 0,25 | 0,73 | 1000 | 48,6 | 132 F0017 | 50 | Схема №1 |
| VCN-80-50/40-GH/4D | 380 | 0,54 | 1,0 | 1500 | 48,6 | 132 F0018 | 66 | Схема №1 |
| VCN-80-50/40-RP/4D | 380 | 0,515 | 1,41 | 1500 | 46,2 | 132 F0018 | 67 | Схема №7 |
| VCN-90-50/40-RP/6E | 220 | 0,117 | 0,52 | 1000 | 51,2 | СРМ 500 | 62 | Схема №3 |
| VCN-90-50/40-GH/6D | 380 | 0,25 | 0,73 | 1000 | 53,6 | 132 F0017 | 50 | Схема №1 |
| VCN-90-50/40-GH/4D | 380 | 0,54 | 1,0 | 1500 | 53,6 | 132 F0018 | 66 | Схема №1 |
| VCN-90-50/40-RP/4D | 380 | 0,515 | 1,41 | 1500 | 51,2 | 132 F0018 | 67 | Схема №7 |
| VCN-100-50/45-RP/4E | 220 | 0,68 | 3,0 | 1500 | 74,7 | СРМ 1000 | 69 | Схема №5 |
| VCN-100-50/45-GH/6D | 380 | 0,33 | 0,9 | 1000 | 71,4 | 132 F0017 | 60 | Схема №1 |
| VCN-100-50/45-GH/4D | 380 | 0,81 | 1,36 | 1500 | 71,4 | 132 F0020 | 74 | Схема №1 |
| VCN-100-50/45-RP/4D | 380 | 0,74 | 1,5 | 1500 | 74,7 | 132 F0018 | 70 | Схема №4 |
Степень защиты
IP54
Вид
Вентиляторы
